J9集团GTX63S高压油管焊接

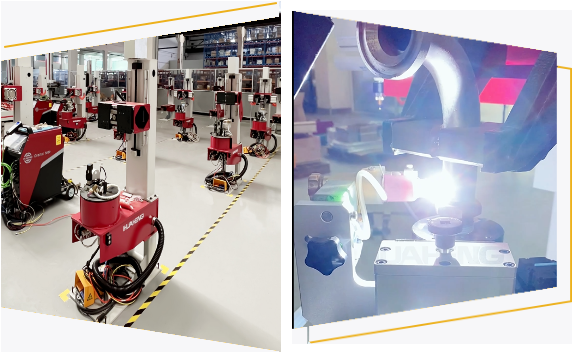

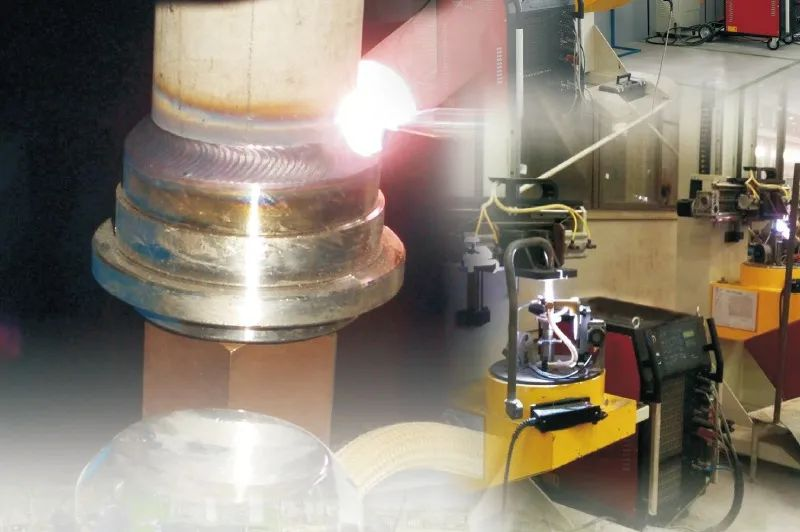

J9集团GTX63S高压油管焊接系统
GTX63S高压油管焊接系统是J9集团专为管子/管法兰TIG焊接设计的专用焊接系统 。合用于通常管法兰大局的自动化焊接 ？墒迪值ヒ坏匚缓浮⑷匚缓浮⒍越雍阜臁⒔呛阜斓，操作方便、快捷、省力 。
J9集团GTX63S高压油管焊接系统组成：GTX63S管子/管法兰焊接、iOrbital5000-H数字化焊接电源和选配产品钨极磨削机等组成 。
●可焊管径（mm）φ8~φ76；
●合用管子长度≤5m；
●合用管子沉量≤50KG
●可焊材质：碳钢、不锈钢等
钨极磨削机
●长度堵截和椎体磨削职能
●磨削高精度刻度值批示
●自动化焊接配套设备
焊接前管端名义抛光，露出金属本色，对收受端要平口、去除毛刺；
用丙酮或酒精洗濯工件表表油污，维持工件表观干净金属色；
工件点焊用手工氩弧焊不加丝，点焊焊在坡口里面，勿将管口焊破；
管/管及管法兰装配不留间隙，超过相应厚度必要开坡口；
无特殊要求，；て逦叨99.99%的氩气，流量节造在5~8L/min;
焊丝规格：φ1.0mm（标配） 。
焊接工艺
1、凭据焊接工艺必要可选择选取自熔、填丝或是先自熔后填丝等，操作方便、快捷、省力;
2、夹具体可通过手摇荡机身后（下）方的摇杆进行前后调节;
3、夹具体自放心职能，双方可同时夹紧放松工件，以便急剧定位;
4、旋转驱动选取伺服电机，在转速领域内无级调速 。所有的水、电、气管、线均无缠绕;
5、选取气动夹紧方式，使工件可能牢牢地定位在工作台上，无需人干予；

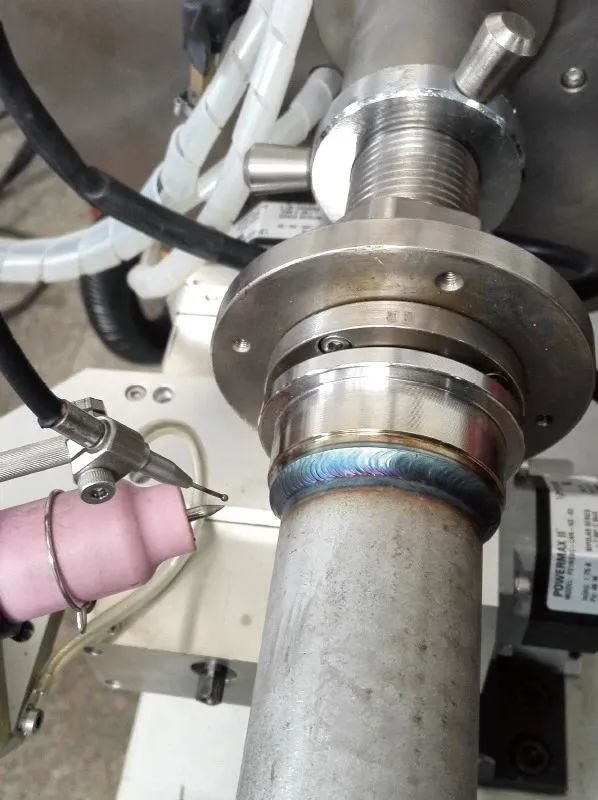

6、选取水冷TIG焊枪的尺度结构大局：从后面向前顶紧钨极夹达到夹紧钨极的主张，更换或调整钨极方便快捷；
7、送丝无缠绕，自带一体式送丝机，可装1.0kg丝盘 。

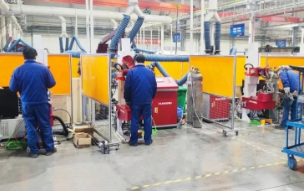

现场1
1

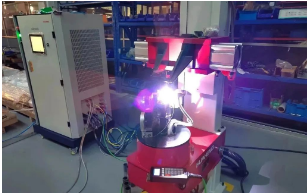

现场2
2

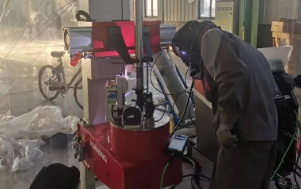

现场3
3

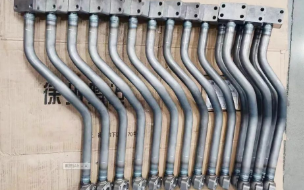

制品4
4
