J9集团TOA230开启式管管焊接系统
颁布日期：2023-08-02 作者： 点击：
J9集团TOA230开启式管管焊接系统是专为管/管TIG焊接设计的专用焊接系统，合用于内径φ120mm~178mm通常大局的管/管自动化焊接。与J9集团iOrbital5000程控电源配套使用，可实现精密全地位TIG管/管焊接，焊接了局巢轮性高，焊接行业内一致好评！
PART 01
设备技术参数
| 可焊材质 | 碳钢、不锈钢 |
可焊管径 | 内夹钳：φ120~φ178（4 1/2"~7"）（mm） |
| 表夹钳：φ178~φ230（7"~9"）（mm） | |
| 钨极直径 | φ2.4、φ3.2 （mm） |
| 额定电流 | 200A 暂载率60% |
| 横摆宽度 | 40 （mm） |
| 表形尺寸 | 410*425*560 （mm） |

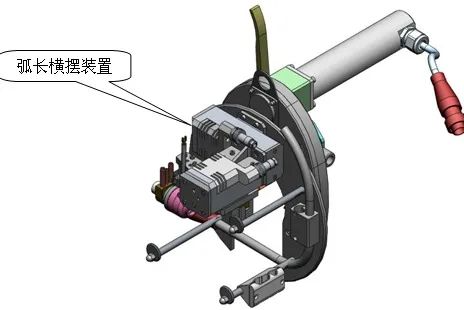

弧长横摆？
弧长横摆装置装置在转盘上，弧长、横摆电机可带头焊炬沿径向、轴向方向活动。焊接起头可调节钨极与工件的距离，钨极对焊缝中心地位；在焊接过程中，弧长电机用来保障钨极与工件的高度不变，横摆电机在焊接过程中满足焊缝熔宽的要求。

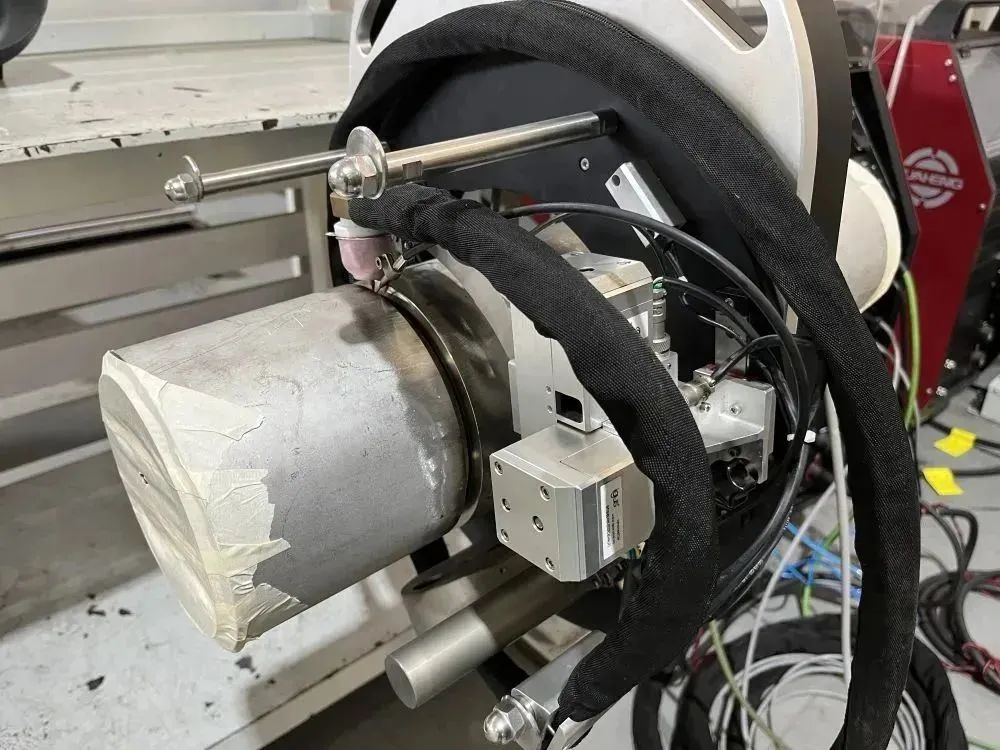

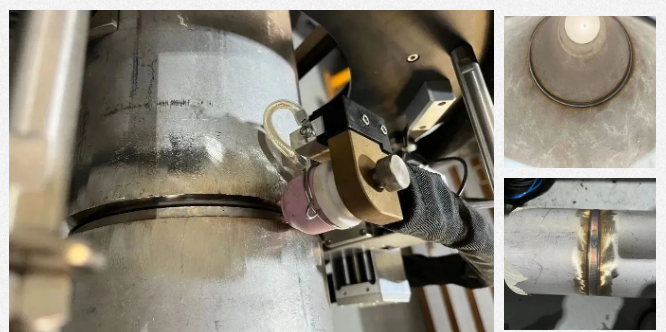

设备细节图
PART 02
设备机能特点
焊枪重要部门选取铝造，结构轻巧，卡钳式装夹方式可对领域内管径肆意调整；
选取无间隙齿轮传动设计，旋转安稳、动弹惯量幼，无卡阻景象；
电动弧长横陈设计，适合多路焊接工艺要求；
合用中厚壁碳钢、不锈钢材质的管路焊接；
可自熔、加丝焊接，枪头循环水冷，陆续工作功夫长；
宽泛利用于管管、管弯优等多种接头工厂及现场装置。
选配产品*钨极磨削机
J9集团钨极磨削机（WMJ06）
与TOA230管焊设备建设，提高焊接质量，削减钨极对人体中伤，降低劳动成本。
PART 03
利用领域及现场
J9集团TOA230开启式管管焊接系统重要用于化工、食品、工程装置、锅炉、和核电等行业。
华表慧中/坚持不懈

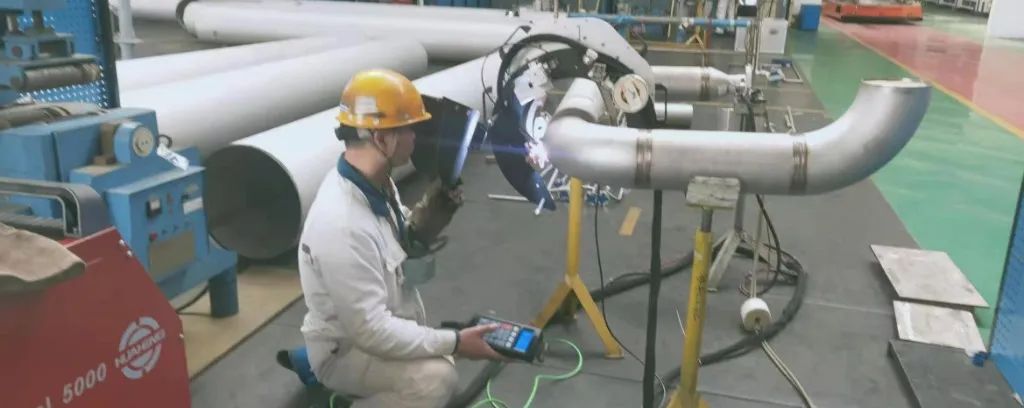

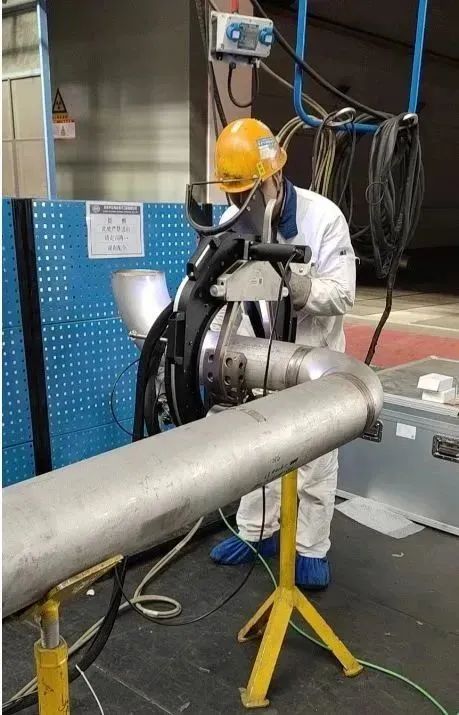

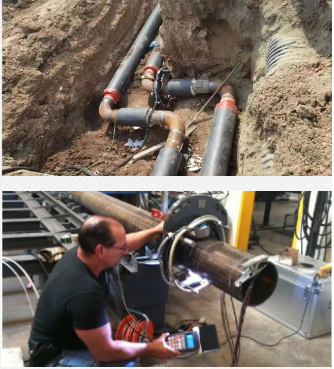

使用现场
