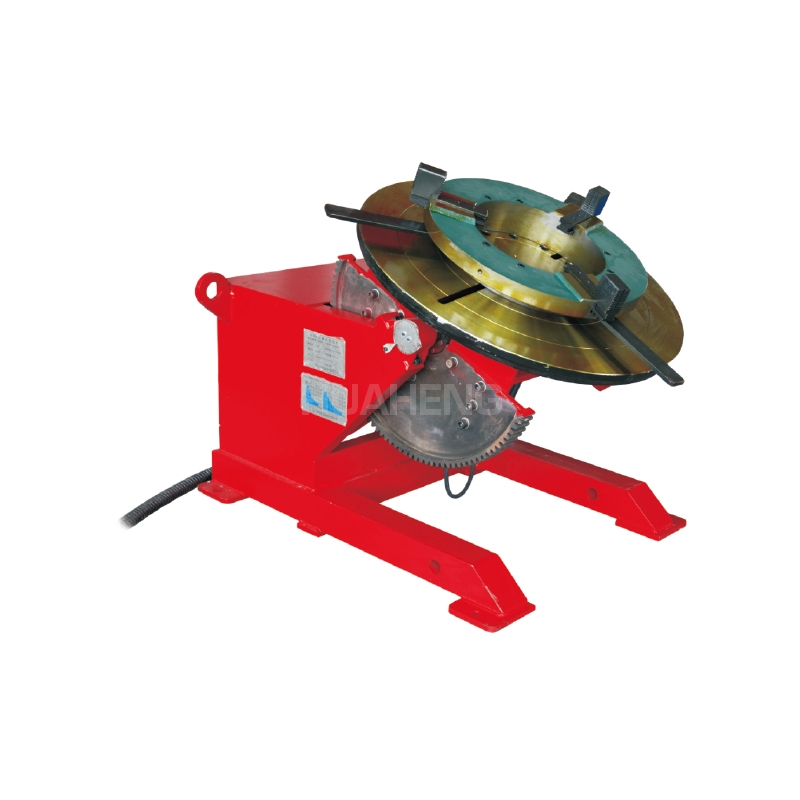

产品概述
变位机系列工装可用于各类自动焊或手工焊，实现管管对接、管端面焊接及各类轴类、盘类、筒体等多种焊接大局，拥有结构紧凑，造型美观，质量轻，操作方便蹬着点，为压力容器、冶金、电力、化工机械、金属结构等行衣讽想的焊接辅助设备。
机能特点
底座等焊接结构件，有效去除焊策应力和预防有效加工的变形； 工作台面开设4条或多条T型槽，方便与卡盘等各类夹具衔接； 装置有镇压式导电装置，接触靠得住，焊接地线由此接入设备，有效预防焊接电缆的缠绕。 工作台回转传动为：互换电机（互换伺服电机）→ 减速机 → 齿轮传动 → 工作台旋转； 工作台电动翻转传动为：电磁造动电机 → 双级蜗轮减速机 → 齿轮传动 → 工作台翻转； 整个翻转折构拥有较强的自锁能力，工件可在肆意地位不变自锁，并设有双限位开关，确保翻转工作时不越位；
技术参数
HB250 | HB500 | HB1000 | HB2000 | HB3000 | HB20000 | |
最大承载沉量（kg） | 250 | 500 | 1000 | 2000 | 3000 | 20000 |
翻转速度(rpm) | 0.75 | 0.6 | 0.33 | 0.33 | 0.65 | 0.23 |
翻转角度领域(°) | 手动0-120 | 电动0-135 | 电动0-120 | 电动0-120 | 电动0-120 | 电动0-90 |
回转速度（rpm） | 0.3-5.0 | 0.13-1.3 | 0.12-1.2 | 0.1-1.0 | 0.05-0.5 | 0.005-0.25 |
回转工作台直径(mm) | Φ500 | Φ800 | Φ900 | Φ1100 | Φ1200 | Φ3000 |
最大偏疼距(mm) | 50 | 150 | 150 | 150 | 200 | 200 |
最大沉心距(mm) | 150 | 200 | 350 | 300 | 300 | 500 |
