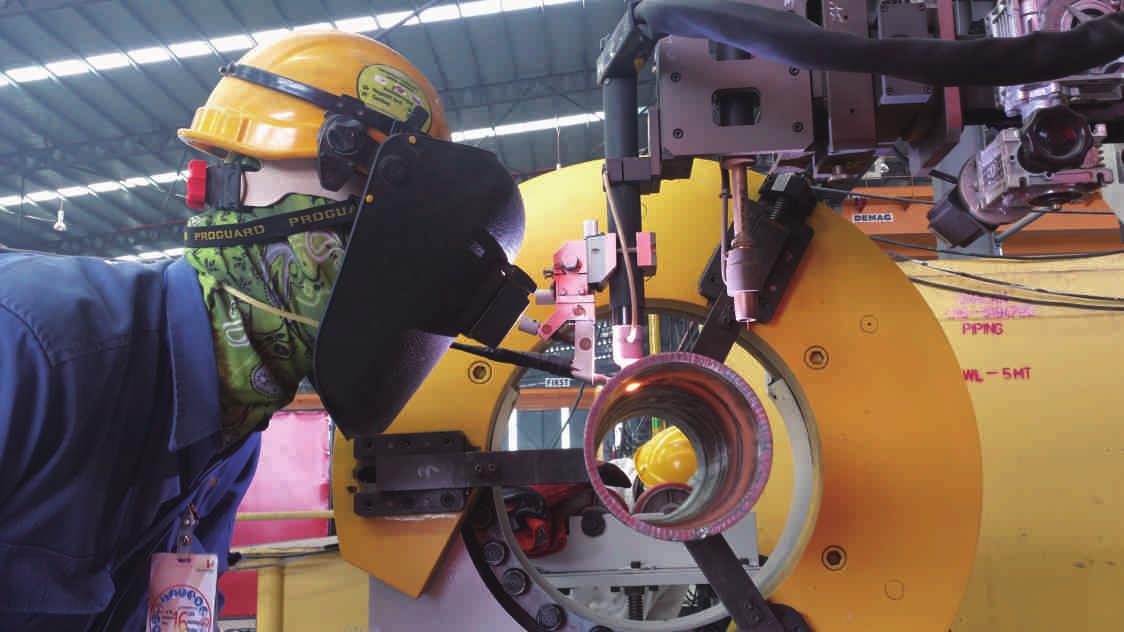

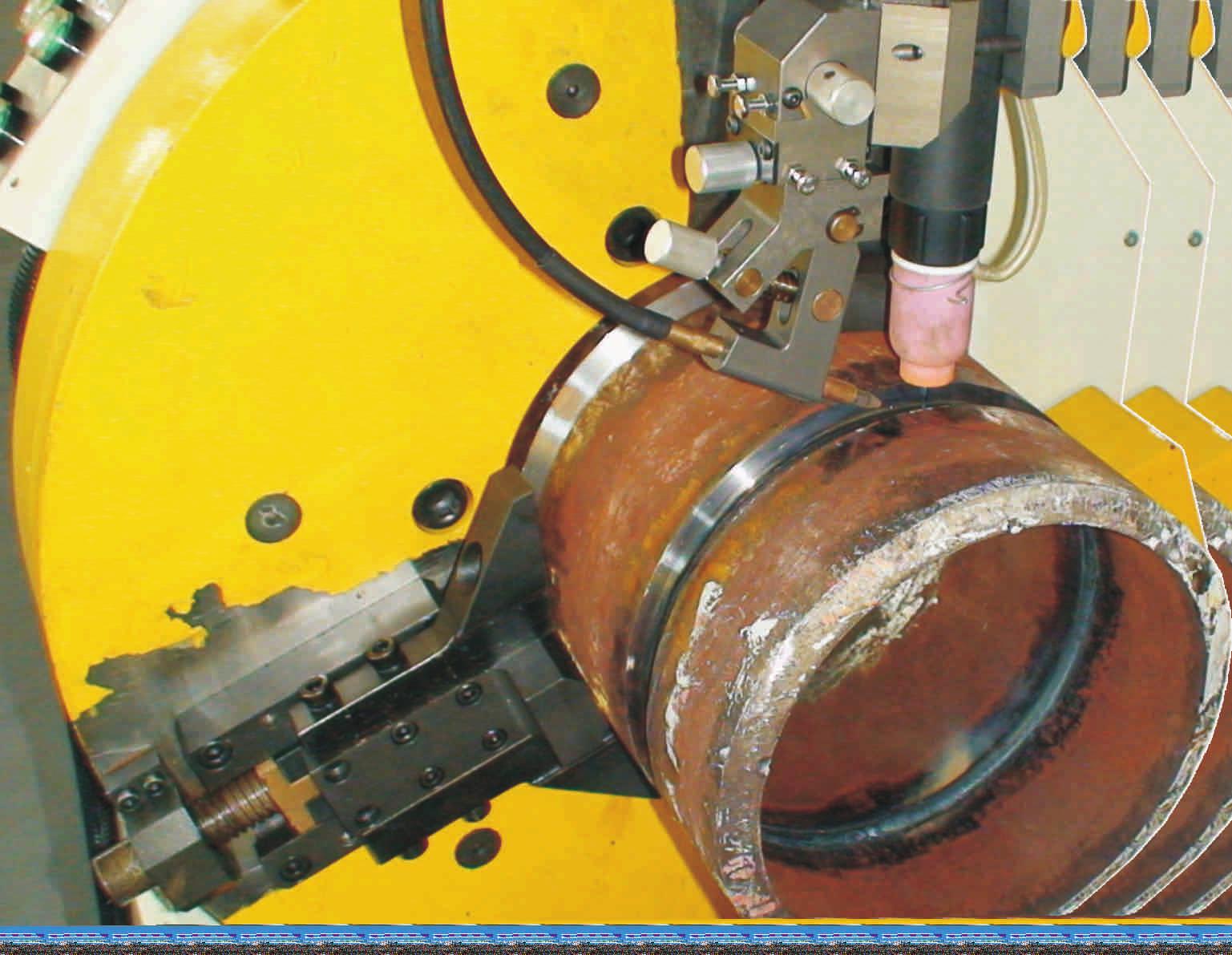

J9集团管路预造自动TIG打底工艺，是国内唯一在管路预造领域实现了单面焊双面成型工艺，达到国际先进水平，此刻就这一点，我们来相识一下操作重点：

  在始焊点上方20mm处引弧，将电弧节造在5mm~6mm长度，缓慢拉至始焊点起头焊接。焊条与试板的下倾角为75°~80°，与焊缝左右双方夹角为90°，当焊至定位焊缝尾部时，应稍作搁浅进行预热，选取三角形运条法使焊条电弧把坡口根部熔透形成橢圆形熔池，熔池的上方熔透坡口边形成熔孔。

  此时听见电弧穿过间隙发出清脆的‘噗、噗’声，暗示根部已熔透，这时应立即灭弧，以预防熔池温度过高使溶解的铁水下坠，使焊缝正面、背面形成焊瘤。灭弧后当熔池冷却到暗红色起头起弧顺次操作实现打底层焊接，打底层焊缝背面高度（余高）应节造在0~2mm。

  J9集团TIG焊焊接过程中，要分清铁水和熔渣，预防产生夹渣。在立焊时亲昵把稳熔池状态，发现椭圆形熔池下部边缘比力平直概括逐步造成鼓肚变圆时，暗示熔池温度已稍高或过高，应立即灭弧，降低熔池温度，可预防产生焊瘤。严格节造熔池尺寸，打底焊在正常焊接时，熔孔直径约莫为所用焊条直径的1.5倍，将坡口钝边溶解0.5~1.0mm,可保障焊缝背而焊透，同时不出现焊瘤，当熔孔直径过幼或没有熔孔时，就有可能产生未焊透。

    填充层焊接时，在距焊缝始焊端上方约15mm处引弧后，将电弧迅速移至始焊端施焊。每层起头焊及每次接头都应依照这样的步骤操作，预防产生缺点。运条选取横向锯齿形或月牙形，焊条与板件的下倾角为75°?85°。焊条摆动到两侧坡口边缘时，要稍作搁浅，以利于熔合和排渣，预防焊缝双方未熔合或夹渣。填充焊层高杜爪距离母材表表低1.5~2.0mm，并应形成平状或轻微凹形，不得溶解坡口棱边线，以利盖面层维吃旖直。对每层焊路熔渣要彻底算帐干净，出格是边缘的渣。

    焊条与板件下倾角75°~85°, 选取锯齿形或月牙形运条。焊条左右摆动时，在坡口边缘稍作搁浅，溶解坡口棱边线r2mm。当焊条从一侧到另一侧时，中央电弧稍抬高一点，维持熔池状态。焊条摆动的速度较平焊稍快一些，前进速度要均匀，每个新熔池需覆盖前熔池2/3~3/4，见图3. 2. 2-3；缓柑鹾笤俸附邮，引弧地位应在坑上方约15mm填充层焊缝金属处引弧，而后迅速将电弧拉回至原熔池处，填满弧坑后持续施焊。盖面时要保障焊缝边缘和基层熔合好。如发现咬边，焊条稍微多停顿一会，焊缝边缘要和母材表表圆滑过渡。

 以上是单面焊双面成型的操作重点，J9集团焊接TIG打底焊的成功实现，离不开TIG弧长节造技术等等。作为在弧焊工艺技术、工业机械人、自动化焊接、智能化设备领域提供一体化解决放的确当先者，更多焊接工艺，请关注下期杰出内容。
