J9集团HCJ3030A P或T横焊焊接系统
颁布日期：2022-09-12 作者： J9集团 点击：
HCJ3030A-P或T横焊焊接系统是由昆山J9集团焊接凭据25年研发、设计、出产和焊接工艺经验，造作出拥有高效、柔性化的焊接系统。

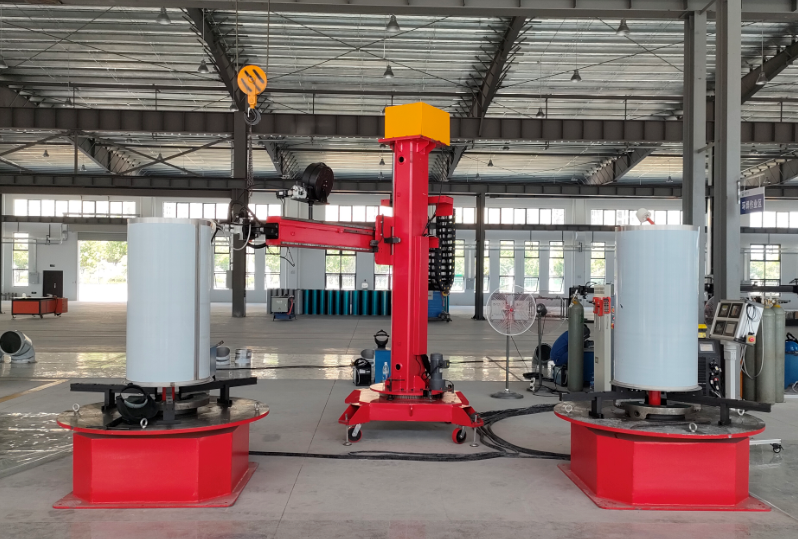

一、HCJ3030A-P或T横焊焊接系统组成部门：
HCJ3030A 精密操作架
HCJ型精密焊接操作机是锅炉、压力容器、管路和金属结构件自动焊接的重要工艺设备，与滚轮架、变位机/翻转折相配组成自动焊接系统，可用于各类压力容器筒体、大直径管路内表纵环缝，球形及椭圆形封头拼缝的焊接，筒体及封头内壁的堆焊，封头开孔加强区的堆焊等 ？珊嫌糜赥IG、MIG/MAG、等离子、埋弧焊等焊接工艺步骤。
HD-3精密地转盘
地转盘由工作转盘、旋转折构、减速箱、底座、固定爪等组成。凭据焊接速度必要设定分歧的回转速度，满足等离子及氩弧焊的横焊精度要求。
iArc 5000-PAW等离子焊枪电源
选取最新的逆变技术造作，焊接速度快且熔深高，精确的等离子电弧使热量精确集中，焊材不变形，合用于不锈钢、钛和其它特殊合金的板、管、容器等的焊接。

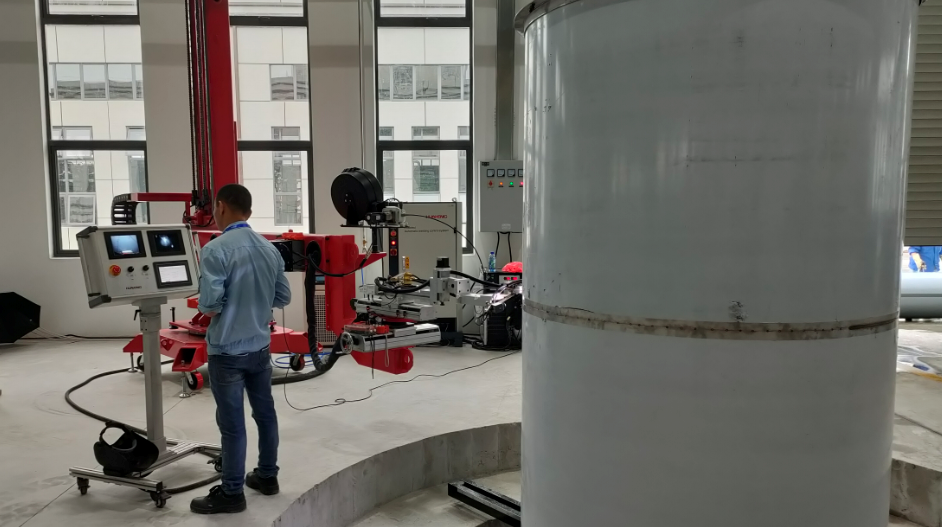

二、HCJ3030A-P或T横焊系统利用领域
利用领域及技术参数：
J9集团P或T横焊焊接系统利用于食品、化工容器、染整、锅炉和造药等行业。
| 工件直径 | φ800~φ4000mm |
| 工件厚度 | ≤26000mm（单筒体1220mm） |
| 工件壁厚 | 1mm≤δ≤3mm |

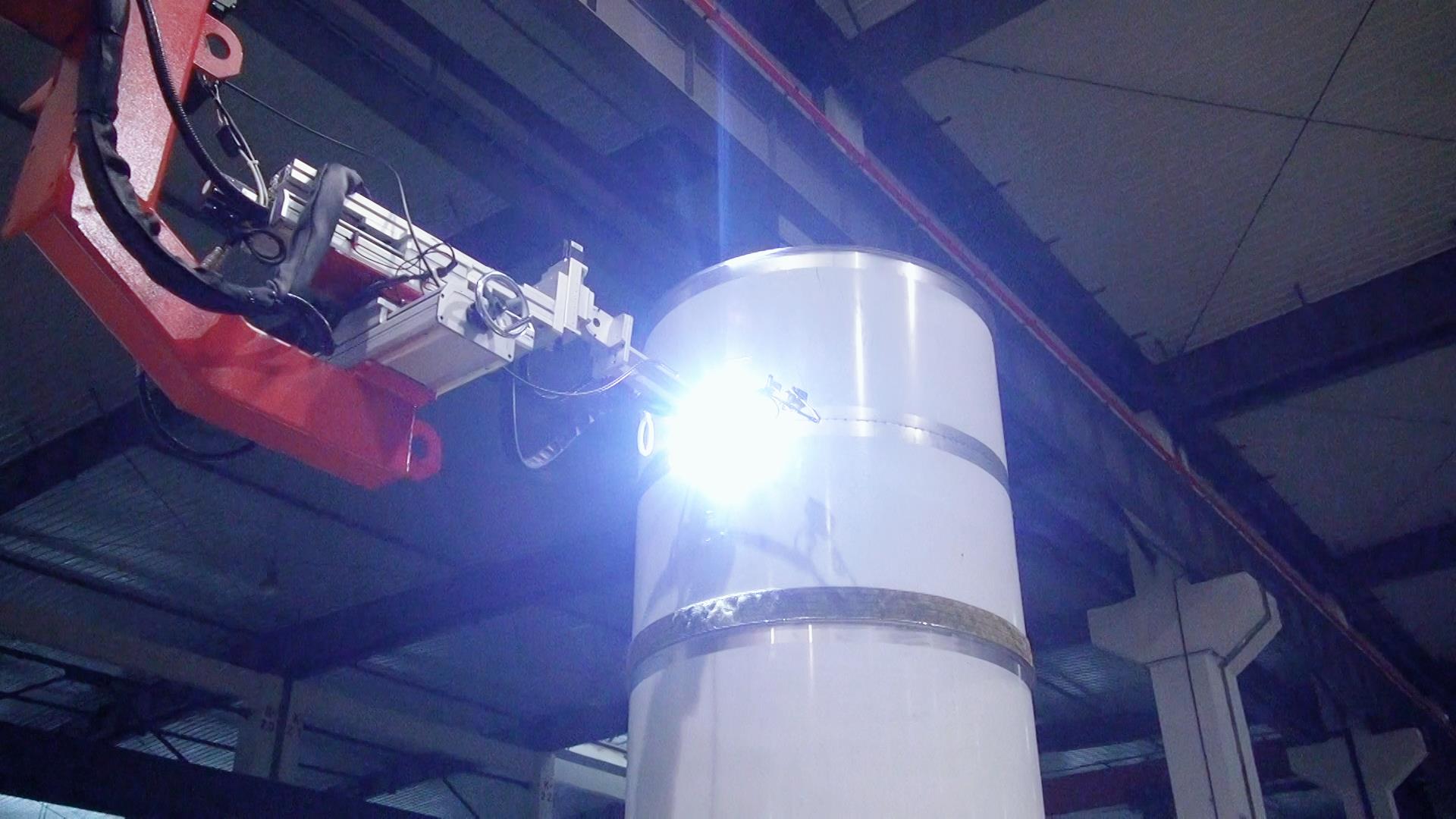

三、P或T横焊系统焊接工艺及特点
等离子工艺特点： 1、穿透力强，8mm以下板厚毋庸开坡口，削减焊前筹备功夫； 2、电弧能量集中，焊接扰装响区； 3、焊接速度快，比手工氩弧焊减幼4-5倍功夫； 4、弧柱刚性大，选取幼孔效应； 5、电极缩在喷嘴内，不易传染和烧损； 6、焊接质量好，可焊资料多，焊缝质量巢轮性卓越。 |
焊接工艺技术难度： 等离子横焊、立焊是指在通例的等离子弧焊基础上通过扭转焊枪的姿势和焊接地位而衍生出的焊接工艺。横焊是沿平行于水平面方向进行焊接的，而立焊是沿垂直于水平面方向进行焊接的。相迸宗平焊，焊接姿势、地位产生变动的同时，熔池所受的电弧力和表表张力方向都随之扭转，但熔池的沉力方向确维持不变，从而增长了焊接工艺难度。 |

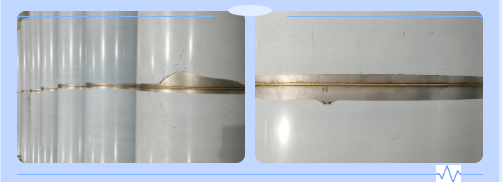

P或T横焊特点： 1、能实现3-8mm不锈钢单面焊双面成型； 2、横焊焊接变形幼，焊接速度快； 3、重要针对于薄壁或大直径罐体的焊接。 |
